BQG150/0.2气动隔膜泵/1.5寸气动隔膜泵厂家选东达更放心

您还在费尽心思的寻找进口英格索兰BQG150/0.2气动隔膜泵么？

您还在花费高额费用想要购买一款耐用的BQG150/0.2矿用气动隔膜泵

您还在为寻找英格索兰BQG150/0.2气动隔膜泵的配件而发愁么？

一、用途及特点

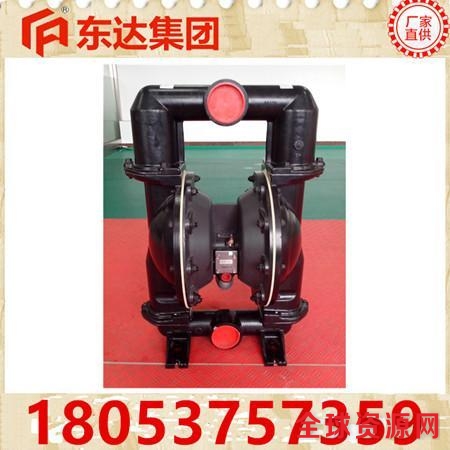

BQG150/0.2 气动隔膜泵是泵类产品中的一种全新产品，该泵以压缩空气为动力，通过换气阀、换向机构以及其它零部件共同作用实现换向，从而驱动泵腔内的膜片往复运动，致使腔内产生压差，从而实现吸排介质的功能。

该气动隔膜泵具有以下特点：

1、体积小，重量轻；

2、无电机、耗能少，完全没有电火花诱火的担忧，避免引爆危险；

3、无轴承、免润滑，易损件少，结构简单，使用维护更容易，节省大量人力、物力；

4、静密封，无泄漏点，可避免跑、冒、滴、漏现象；

5、整体材料耐腐蚀，无毒，对物料适用性强，无锈蚀，污染之忧，

温度不敏感，适用于食品、制药等特殊场合；

6、流量大，可用气压增减无级调节流量；

7、换向阀结构独特，运行灵活，无死点，自润滑，气耗低；

8、自吸性好，无需倒罐，可代替离心泵；

9、不讲环境，不说条件，开通气源，即刻运转；有无负荷，均无损害；无人监控，不出危险，使用方便，安全可靠；

10、既可在浅水中使用，又可作为潜水泵使用，且可多泵串联使用，一泵多用，用途广泛。

该气动泵适用于矿山井下排水，也可用于食品、化工、石油、制药等特殊行业，是泵送各种浆液的上佳产品。

3、型号示例BQG150/0.2：表示在额定供气压力0.5MPa 条件下，额定输出压力为0.3MPa（即扬程55 米）时，流量为100 升/分钟的气动隔膜泵。

4、主要性能参数

序号	项目		参考值
1	供气压力（MPa）		0.4	0.5	0.63
2	排水扬程（m）		30	45	55
3	排水流量（L/min）		80	120	150
4	耗气量（m3/min）		0.7	1.0	1.8
5	额定吸程（m）		5	5	5
6	噪声（dBA）	声压级	88
		声功率级	95
7	使用温度（℃）		0～70
8	最大颗粒直径（mm）		3
9	重量（kg）		12.5
10	最高工作气压（MPa）		0.7
11	适用介质		水、油品、腐蚀性液体

5、产品结构及原理（见零配件附图）

隔膜泵主要有外壳、换气阀、膜片（零配件附图中序号42）、排污装置（零配件附图中序号3）等组成，外壳之间采用卡子连接，拆卸方便。当换气阀接入压缩空气后，换气阀将气体分配到一个气腔里，气体推动膜片向一侧运动，同时带动另一侧膜片运动，运动到一定位置后，通过先导控制杆实现换气阀换向，从而实现往复运动。泵体里的密封球有单向通水的功能，从而实现的液体的抽放。

三、使用方法及保养知识

为方便您使用我公司的气动隔膜泵，我公司向您提供与隔膜泵配套的法兰盘。同时，为提高隔膜泵的使用寿命，还配置与隔膜泵配套的简易介质过滤装置及气源排污装置。

1、使用前应认真阅读说明书，了解基本的使用技巧及方法；

2、首先将过滤装置装在浆液入口处；

3、气路应设置调压器、压力表及气路开关；

4、使用前将排污阀门打开,关闭隔膜泵阀门,将锈蚀污物及冷凝水排净；再关闭排污阀门，开启隔膜泵阀门；

5、打开气路开关时应逐步升压，使气泵逐步进入高频状态；

6、使用前试运行3-5 分钟，检查各接口及管路是否有泄漏；

7、使用后尤其是在抽吸易冻介质后须将泵体内介质排干净，以免造成下次开泵困难，同时清洗也有助于延长泵膜片的寿命，尤其是介质酸碱度较高或杂质较多时；

8、使用后应将进气口及介质进出口加防护盖。

四、安全警示

1、本机以压缩空气为动力，使用时，工作气压不得超过0.63MPa；停机时应可靠地关闭进气阀门，防止气动机构自动开启而造成人员伤亡事故。

2.、本机连接的压缩空气软管应符合煤炭行业标准的规定，与本机的连接应牢固、可靠，严防接头突然松脱或软管突然爆裂造成人员伤亡事故。

3、气动泵是高噪声设备，其噪声声压级超过85dB（A），应重视噪声对人体的危害，尽量选择噪声相对较低的产品。

4、本机工作时，要注意观测顶板状况，防止顶板突然局部冒落或碎石下落等砸伤操作人员。

5、操作本机时应缓慢开启、调整气动阀门，严禁突然贸然启动气动泵，以免造成意外事故。

6、本机最大排水压力为0.5MPa，注意输出管路连接可靠，以免造成意外事故。

7、本机的外壳等结构为非金属材料制造，材料安全性能应符合煤炭行业标准的规定，并有法定检验机构的合格检验证明，不得随意更换、使用其他企业的配套件。

8、清洗本机腔体时应采用清水。

9、在井下清洗本机的清洗介质不得采用汽油、煤油或其他易、有毒

的洗涤材料，以免发生火灾事故。

五、故障与排除方法

故障现象	原因	排除方法
换向阀运动正常，介质流量明显不足	有杂物堵塞单向阀与膜片的气体通道	卸下两侧单向阀底座，检查阀座喉部是否有异物卡滞，清理掉杂物，装好即可
气压正常，换向阀运动正常，介质流量减少	气体利用率不高，有阻滞或泄漏	检查消音器是否被异物阻塞或冻结，清理后装好；卸下换向阀上堵，检查阀芯是否过度磨损，若是，则更换阀芯；检查介质管路是否畅通。
气压正常，换向阀运动正常，介质停止排放	膜片损坏	卸开泵体两个大卡子，检查膜片是否损坏，更换新膜片。
膜片运动，但介 质流量减少	密封圈损坏	卸开泵体、轴及膜片，检查泵体过孔密封圈是否损坏，更换密封圈
